Corte conduzido hidráulico da tubulação e corpo de aço de chanfradura de auto alimentação da máquina no local



Corte da tubulação e máquina de chanfradura:



O projeto rachado do quadro permite que a máquina rache ao meio no quadro e monte em torno do OD da em-linha tubulação ou encaixes para o aperto forte, estável. O equipamento executa o corte da precisão/chanfro in-line cortado ou simultâneo, o único ponto, operações enfrentando do rebaixamento e da flange, assim como preparação da extremidade da solda na tubulação em aberto, variando de 3/4" a 56" O.D. (DN20-1400mm), na maioria espessuras de parede e de material. A máquina da série é ideal para todos os tipos de tubulação que cortam, preparação da chanfradura e da extremidade.





Movimentação poderosa, eficiência elevada

Desempenho estável

De baixo nível de ruído

Velocidade ajustável

Ideal para a espessura de parede pesada e a grande tubulação do tamanho





Especificação da máquina de chanfradura da extremidade de tubulação



• Opções conduzidas: Hidráulico
• Exigência do ar: 2000L-3000L/Min@0.6/0.7Mpa
• Exigência hidráulica: 2-60L/Min@12.5Mpa
• Exigência elétrica: 220-240V 1PH 50/60HZ
• Modo de alimentação: Roda estrelada, automaticamente
• Taxa de alimentação: Fixed@0.08mm pelo círculo
• Empacotamento: Caixa da madeira compensada





Guia da seleção







Modelo	Escala de trabalho (OD)		d (milímetro)	D (milímetro)	L (milímetro)
	Polegada	milímetro			Corpo de aço	Corpo de alumínio
168	2" - 6"	50-168	185	512	178	192
230	2" - 8"	50-230	236	564	178	192
275	5" - 10"	125-275	283	612	178	192
325	6" - 12"	168-325	334	665	178	192
377	8" - 14"	219-377	386	719	178	192
426	10" - 16"	273-426	438	776	180	195
457	12" - 18"	300-457	469	807	180	195
508	14" - 20"	355-508	518	862	190	195
560	16" - 22"	400-560	570	910	190	195
610	18" - 24"	457-610	618	960	190	195
660	20" - 26"	508-660	670	1020	190	195
715	22" - 28"	550-715	719	1084	190	198
762	24" - 30"	600-762	770	1134	190	198
830	26" - 32"	660-813	830	1194	192	207
914	30" - 36"	762-914	924	1296	212	214
1066	36" - 42"	914-1066	1077	1468	212	216
1230	42" - 48"	1066-1230	1248	1646	212	216



Sugira: tamanho 1066 e acima do tamanho para selecionar e usar o tipo hidráulico

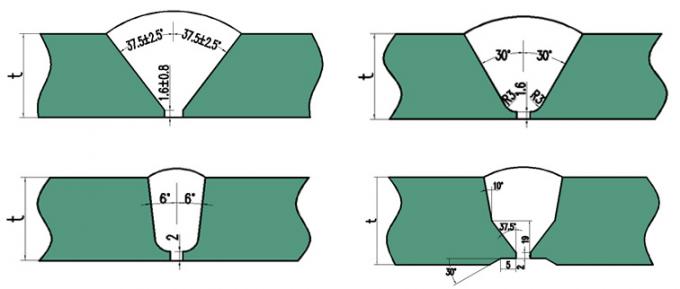

Junção típica de Buttwelding





Sugira: se alguma outra emenda de solda ou procura especial, por favor melhor recomendar-nos antes que você colocar a ordem.





Trabalho no local







Guia da ordem



Antes que você nos coloque a ordem, deixe-nos por favor conhecer a seguinte informação:

• Escolha o tamanho direito

• Recomende-nos as opções conduzidas: Pneumático, elétrico ou hidráulico

• Recomende-nos as opções do corpo: Corpo de aço ou corpo de alumínio

• Confirme a fonte de energia elétrica (tensão, frequência e a fase)

• Confirme o anjo de chanfradura exigido

• Confirme a junção de solda exigida (U, V, V dobro ou a preparação composta)

• Recomende seu material da tubulação (aço carbono, de aço inoxidável ou outro)

• Outras procuras especiais sobre a máquina

• As peças sobresselentes precisaram

• Se a espessura de parede da tubulação mais de 30mm, nos informa adiantado (importante)













serviço da Após-venda

1. Período de garantia: 12 meses (motor elétrico 6 meses)
2. Peças sobresselentes da emergência exigidas despachadas dentro de 24 horas
